专注于胶粘剂的研发制造
在电力输配系统中，配电柜作为电能分配、电路保护与状态监测的核心载体，其长期运行的可靠性直接决定了整条供电链路的安全等级。传统配电柜装配大量依赖螺丝、铆钉、焊接等机械连接方式，不仅存在组装工序繁琐、金属部件易锈蚀、结合面应力集中等问题，还容易在长期振动、温变循环的工况下出现紧固件松动、防护等级下降等隐患。针对这些行业痛点，定制化的固定粘接胶解决方案正在成为配电柜制造与运维环节的核心升级方向，通过高性能胶粘剂替代部分传统机械连接，实现结构强度、密封防护与生产效率的多重提升。
一、配电柜粘接场景的核心性能要求
不同于普通民用粘接场景，配电柜内部的粘接作业需要同时满足电力安全、机械可靠性与环境耐受性三类核心指标，对胶粘剂的综合性能提出了严苛要求。
首先是电气安全底线，所有应用于配电柜内部的粘接胶必须具备优异的电绝缘性能，介电强度需达到35kV/mm以上，体积电阻率稳定在10¹²Ω·cm级别，避免出现爬电、漏电风险，同时胶体本身需通过阻燃等级认证，在极端过热情况下不会产生大量有毒烟气，符合电力设备的安全规范。
其次是结构力学性能，配电柜内的金属钣金件、绝缘支撑件、元器件安装支架等部件的粘接，要求胶粘剂压缩强度>65MPa，钢-钢正拉粘接强度>30MPa，抗剪强度>18MPa，能够承受设备运输过程中的冲击、长期运行中的振动荷载，避免粘接部位出现开裂脱落。
最后是环境适配能力，配电柜常部署在户外、地下配电室、高湿高温等复杂场景，粘接胶需要在-40℃至90℃的宽温域内保持性能稳定，同时具备耐湿热、耐盐雾、耐紫外线老化的特性，部分靠近电缆接口的粘接部位还需具备IP65以上的密封能力，阻挡水汽与粉尘侵入。
二、分场景定制化粘接胶选型方案
结合配电柜不同部位的功能差异，可针对性匹配对应的胶粘剂产品，实现“一处一方案”的精准适配：
钣金框架与加强筋结构粘接：该场景是替代传统焊接、铆钉工艺的核心部位，优先选用研泰化学MX-6260双组份环氧结构胶。这类产品固化后粘接强度高、收缩率仅1%-3%，改性后可降至0.1%-0.3%，能实现金属钣金与加强筋的高强度连接，结合面应力分布均匀，不会产生焊接带来的热变形问题，同时省去后续打磨、除锈工序，组装效率可提升40%以上。对于需要后续拆解维护的框架部位，也可选用研泰MX-3195高强度中性结构胶，其拉伸强度可达2.0MPa以上，长期耐候性优异，疲劳性能相比普通家装结构胶提升30%，适配长期动态荷载场景。

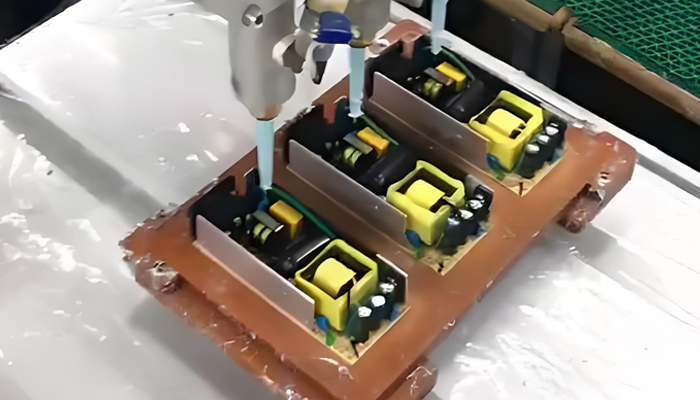

内部元器件与绝缘支架固定：针对PCB电路板、电流互感器、接线端子排等小型元器件的固定，可选用单组分电子UV胶，通过365nm紫外光照射即可在数秒内完成固化，无溶剂挥发，不会对敏感电子元件造成腐蚀，固化后形成的柔性粘接层可缓冲设备运行中的振动冲击，避免元器件引脚出现虚焊断裂。对于需要深部填充固定的重型元器件，推荐使用研泰MX-62290低粘度环氧灌封结构胶，配合真空脱泡工艺处理后，胶体内部无气孔缺陷，粘接强度可提升约12%，密封性能可通过IP68等级测试。
柜门密封与缝隙防护：配电柜柜门的防水防尘密封，优先选用研泰化学MX-3500S改性聚氨酯密封胶，其伸长率可达300%以上，可抵消柜门反复开合产生的形变，长期使用不会出现开裂脱落，同时能阻挡户外雨水、粉尘侵入柜内，保障内部元器件的运行环境稳定。针对地下高湿配电室场景，可选用添加防霉成分的特殊配方密封胶，避免长期潮湿环境下胶体表面滋生霉菌影响绝缘性能。
标识标牌与附件粘接：配电柜外部的警示标识、操作说明牌、铭牌等附件的粘接，可选用研泰化学MX-6176快干型丙烯酸结构胶，室温下数分钟即可定位固定，无需长时间施压，对金属、塑料、亚克力等多种基材都有优异的附着力，适配生产线快速组装的节拍需求。
三、施工工艺与质量管控要点
粘接前需用无水乙醇彻底清除基材表面油污与氧化层，这一步对最终粘接强度影响占比超50%；双组份胶严格按配比混匀，推荐搭配真空脱泡工艺消除内部气泡，胶层厚度控制在0.5-2mm最优区间；常温下24小时完全固化后再进行下线测试，按批次抽样完成剪切强度、高低温循环验证，保障长期运行可靠性。
配电柜固定粘接胶解决方案可让配电柜整体使用寿命延长30%，同时减少焊接、铆接等高能耗工序，推动电力设备制造向“以胶代螺、以胶代焊”的高可靠方向升级。研泰化学可根据不同的工艺需求，不同化学体系的胶粘剂，包括应用工况等，提供最适合的配电柜固定粘接胶解决方案。研泰作为电子胶粘剂研发生产厂家，专注于解决电子胶粘难题，并积累的大量成功案例。如果您有配电柜固定粘接胶应用难题，欢迎通过在线客服、网站留言、来电、邮件等方式联系研泰化学免费获取样品与技术支持！
