专注于胶粘剂的研发制造
交流稳压器作为工控、通信、新能源等场景的电力核心保障设备，内部包含变压器、线圈、PCB控制板、功率模块、接线端子等大量关键元件，长期运行中要持续面对温升冲击、机械震动、环境水汽与粉尘侵蚀等多重考验。如果胶粘剂选型不当，很容易出现线圈绝缘失效、元件松动脱焊、壳体密封漏液、局部积热过热等问题，直接缩短设备使用寿命，甚至引发供电故障。一套针对性的用胶解决方案，正是为交流稳压器的长期稳定运行构建全方位的防护屏障。
一、交流稳压器用胶的核心属性需求
交流稳压器长期运行在带电发热、持续震动、环境复杂的工况下，胶粘剂绝非简单的“粘接填充”材料，其核心属性必须围绕电气安全、热管理、机械可靠性、环境耐受、工艺合规五大维度严格定义，任何一项属性短板都可能直接引发设备供电故障。
电气安全核心属性
这是交流稳压器用胶的第一优先级要求，直接决定设备的基础运行安全。
超高绝缘性能：绝缘电阻需≥10¹²Ω，介电强度≥20kV/mm，严格控制胶液内的离子杂质含量，杜绝线圈、功率模块、PCB带电部位之间出现漏电、击穿短路风险。
低介电损耗特性：介电常数控制在≤4.0，介电损耗≤0.02，避免工频交变电场下胶层持续发热，减少额外的无效功耗。
阻燃合规等级：所有接触发热元件的胶种必须满足UL94 V-0阻燃标准，极端过热工况下不会助燃，大幅降低电气火灾隐患。
热管理适配属性
匹配交流稳压器持续发热、温差波动大的运行特性，保障热传导与应力释放平衡。
宽温域适配能力：常规型号耐温范围覆盖-40℃~125℃，户外工业级产品需拓展至-60℃~200℃，完全覆盖设备长期工作与短时过载的温度区间。
精准导热匹配：功率模块、变压器灌封场景导热系数≥0.8W/m·K，大功率机型需提升至1.5~2.5W/m·K，实现热量快速导出至壳体散热器，避免局部积热老化元件。
低应力热适配：热膨胀系数（CTE）控制在10~30ppm/℃区间，与漆包线、磁芯、PCB基材的热膨胀特性接近，冷热循环过程中不会产生过高内应力损伤元件。
机械可靠性属性
抵御设备启停震动、运输冲击，保障元件长期固定不松动。
结构粘接强度：变压器磁芯、壳体结构粘接的剪切强度≥15MPa，PCB元件引脚加固的剪切强度≥8MPa，完全抵消长期震动带来的位移趋势。
刚柔平衡抗冲击：灌封场景选用高硬度环氧（邵氏D70~90）提供刚性支撑，密封加固场景选用弹性有机硅（邵氏A20~60）缓冲应力，避免胶体开裂或元件被应力顶伤。
极低固化收缩率：固化收缩率≤3%，厚层灌封时不会因体积收缩拉扯漆包线、挤压脆弱磁芯，杜绝隐性结构损伤。
环境耐受属性
适配不同应用场景的复杂外部环境，保障长期老化后性能不衰减。
耐湿热耐盐雾：可通过85℃/85%RH 500h老化测试，沿海户外机型需额外满足500h盐雾测试要求，防止水汽、盐雾侵入腐蚀金属触点。
耐化学介质侵蚀：可耐受设备维护过程中接触的助焊剂、清洗剂、油污，胶层不溶胀、不脱落，长期保持完整防护屏障。
长效耐候稳定性：长期运行下不粉化、不开裂、性能衰减率≤10%，使用寿命与交流稳压器整机设计寿命完全匹配。
二、核心应用场景与选型要点
变压器与线圈灌封防护
这是交流稳压器用胶最核心的场景，推荐选用研泰化学MX-62420双组分环氧灌封胶，硬度高、绝缘性能优异、耐化学腐蚀性强，固化后能完全填充线圈与壳体之间的空腔，避免运行过程中线圈移位、绝缘层磨损，同时大幅降低局部放电风险。选型时需重点关注低收缩率和低放热配方，防止厚胶层固化过程中产生过高内应力，损伤漆包线和磁芯结构。如果稳压器应用在高寒或温差极大的户外场景，可替换为加成型有机硅灌封胶，凭借-60℃的耐低温性能和优异的弹性缓冲能力，抵御极端环境下的胶体开裂风险。
功率模块与发热件导热灌封
针对IGBT、可控硅、大功率电阻等高热流密度元件，可选用研泰具备高导热系数的TG-90系列有机硅导热灌封胶。导热系数在0.8~2.5 W/m·K区间，可确保元件运行产生的热量能快速通过胶体传导至外壳散热器，避免局部积热导致的元件老化加速，同时兼顾优异的电绝缘性能，在实现高效导热的同时，杜绝不同带电体之间出现击穿短路的隐患。
PCB板与元件加固防护
稳压器内部的控制电路板、接线端子、可调电位器等细小元件，长期受设备启停震动影响极易出现脱焊、松动问题。研泰化学MX-3140柔性有机硅密封胶，进行点胶加固，胶体固化后保持适度弹性，既能牢牢包裹元件引脚提供足够的抗撕裂抓力，又能缓冲冷热交替产生的应力，避免普通硬质胶开裂导致的防护失效。针对有更高绝缘要求的焊点区域，也可搭配低粘度UV胶进行局部涂覆，紫外光照射后几十秒即可快速固化，形成一层轻薄致密的绝缘保护层。
壳体接缝与接插件密封
稳压器的上下壳体拼接缝、线缆引入引出位置，需要具备耐候性的密封胶实现IP等级防护。推荐选用研泰化学TA-882无溶剂型改性丙烯酸或MX-3133有机硅密封胶，对金属、ABS、玻纤增强塑料等常见壳体材料都有良好的粘接适配性，固化后可有效阻挡水汽、盐雾和粉尘进入设备内部，防止金属触点氧化生锈，保障长期运行的电气连接可靠性。
三、施工工艺关键注意事项
正式施胶前必须彻底清洁被粘接、灌封的元件表面，用无水乙醇擦拭去除油污、灰尘和残留脱模剂，完全晾干后再进行后续操作，避免杂质影响胶体附着力和防护性能。
双组分胶液必须严格按照产品指定的重量比精准称量，使用电动搅拌器沿容器内壁充分混合3~5分钟，确保A、B组分完全均匀，避免因配比偏差或混合不充分导致固化不完全、性能大幅衰减的问题。

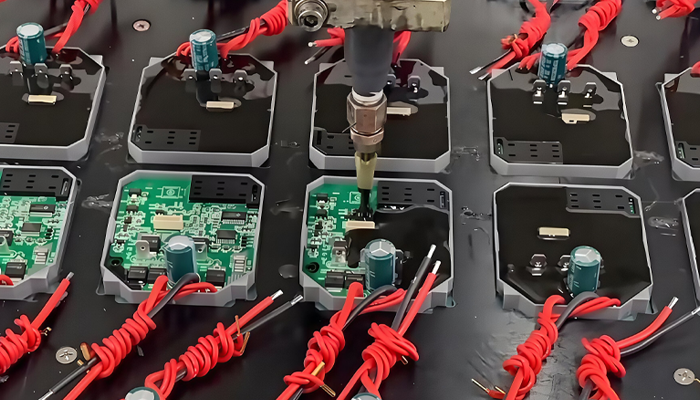

灌封作业优先在20~25℃的室温环境下进行，湿度控制在60%以内，高湿环境容易导致胶体吸水，引发固化后出现发白、绝缘性能下降的问题。结构复杂的线圈和模块推荐采用真空灌胶工艺，混合后的胶液提前进行2~3分钟真空脱泡，灌胶后再保持负压静置1~2分钟，彻底排出元器件缝隙中包裹的微气泡，保障胶体整体致密性。
根据产线节拍选择对应操作时间的产品：小批量手工灌胶可选用30分钟以上操作窗口的型号，避免来不及完成作业胶液提前凝胶；大型自动化生产线则可匹配适配流水线速度的中速固化配方，在保证充分脱泡流平的前提下，提升整体生产效率。
研泰化学交流稳压器分场景的用胶方案，可覆盖交流稳压器从内部核心元件防护到外部壳体密封的全流程需求，既解决了传统用胶方案中“粘接强度与抗应力无法兼顾”“导热性能与绝缘性能难以平衡”的常见痛点，也能根据不同应用场景的耐温等级、防护等级、可靠性要求灵活调整材料组合，帮助设备制造端大幅提升产品出厂良率，降低长期运行中的返修率，能为各类工业、通信、新能源供电场景的电力稳定输出提供可靠的材料支撑。交流稳压器用胶有关问题研泰化学敬候您的垂询。
