【有机硅导热灌封胶】的功能优势及应用注意事项？

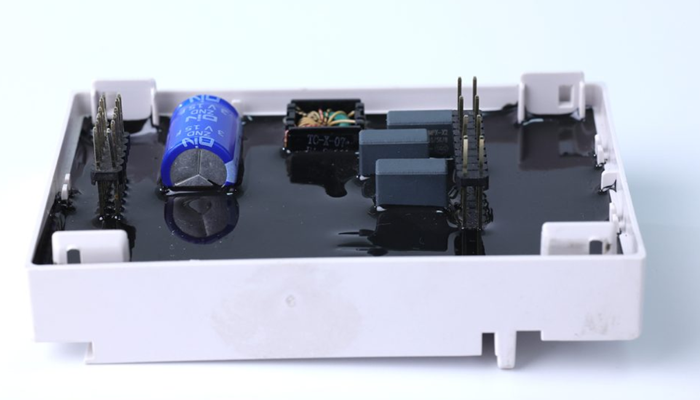

有机硅导热灌封胶功能是对散热要求较高电源灌封保护。是一种双组分的缩合型导热灌封胶, 在大范围的温度及湿度变化内,长期可靠保护敏感电路及元器件，具有优良的电绝缘性能，能抵受环境污染，避免由于应力和震动及潮湿等环境因素对产品造成的损害,尤其适用于对灌封材料要求散热性好的产品。

一、功能优势

（一）优异的导热性能

有机硅导热灌封胶通过添加高导热性填料（如氮化铝、氧化铝等）实现高效热传导，导热系数范围通常在0.6-4.0W/(m·K)，部分产品可达6.0W/(m·K)。这种特性使其成为解决电子元器件散热问题的关键材料，例如在新能源汽车动力电池系统中，可快速将电池组产生的热量传递至散热装置，确保设备在-50℃至200℃的宽温域内稳定运行。

（二）卓越的绝缘与防护能力

电气绝缘：固化后形成高绝缘性弹性体，介电强度可达15KV/mm以上，介电常数稳定在2.8-3.3（1.2MHz），有效隔离电子元件并防止电气故障。

环境防护：具备防水防潮、防尘、防腐蚀性能，吸水率极低，可长期保护元器件免受潮湿、盐雾等环境侵蚀。

机械保护：弹性体结构可吸收冲击和震动能量，减少机械应力对元器件的损伤，同时允许元器件在维修时被撬开更换，实现“可返修”设计。

（三）耐候性与稳定性

耐温范围广：在-60℃至250℃的极端温度下仍能保持弹性，耐热冲击性能优异，可适应汽车电子、航空航天等高要求场景。

抗老化：通过添加抗紫外线剂和稳定剂，户外使用寿命超过20年，不易黄变或性能衰减。

阻燃性：多数产品达到UL94-V0级阻燃标准，符合欧盟ROHS指令等环保要求，确保使用安全。

（四）工艺适应性

双组分与单组分选择：

双组分：需按比例混合（如1:1或10:1），支持室温或加热固化，适用于深层灌封和自动化生产线。

单组分：依赖湿气固化，操作简便，但受厚度限制，适合薄层密封场景。

流动性可调：通过调整填料比例和基体粘度，实现从低粘度（便于填充微小缝隙）到高粘度（防止沉降）的灵活控制。

颜色定制：可根据需求调配为透明、黑色、灰色或白色，满足不同应用场景的视觉和功能需求。

二、应用注意事项

（一）施工前准备

表面处理：被灌封表面需彻底清洁，去除油污、锈迹和灰尘，确保胶体与基材的良好粘接。

组分搅拌：A、B组分需分别搅拌均匀，尤其是存放一段时间后可能出现分层现象，需充分搅拌至均一状态。

比例控制：严格按说明书比例混合（如重量比或体积比），比例偏差会导致固化不完全或性能下降。

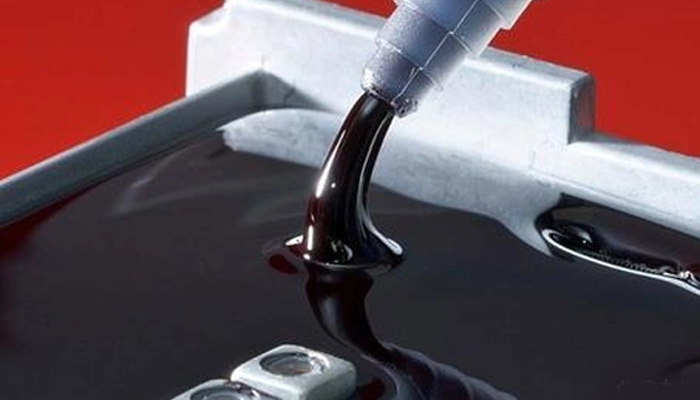

（二）混合与脱泡

混合方式：将比例少的组分缓慢倒入比例多的组分中，沿同一方向搅拌3-5分钟，避免卷入空气。

真空脱泡：混合后需在0.08-0.1MPa真空度下脱泡5-10分钟，厚度超过20mm的灌封件建议延长脱泡时间。

替代方案：若无真空设备，可静置20-30分钟让气泡自然上升破裂，但可能影响表面平整度。

（三）固化条件

温度控制：

室温固化需8-24小时，冬季或低温环境建议加热至80-100℃加速固化（15分钟即可完成）。

加热温度不宜超过胶体耐温上限，否则可能产生气泡或性能劣化。

环境要求：固化环境应干燥、通风，湿度过高可能影响湿气固化型胶体的性能。

厚度影响：灌封厚度越大，固化时间越长，需根据产品规格调整工艺参数。

（四）使用与存储

操作时间：混合后的胶体需在可使用时间内（通常30-90分钟）完成灌封，避免增稠导致流动性下降。

剩余胶体：未用完的胶料应密封保存，避免接触有机锡化合物、硫磺、胺类等抑制固化的物质。

存储条件：存放于阴凉干燥处（8-25℃），保质期通常为12个月，过期产品需实验验证后使用。

（五）安全与环保

个人防护：操作时建议佩戴防护手套和护目镜，避免胶体接触皮肤或眼睛。

废弃物处理：固化后的胶体为惰性材料，可按一般工业废弃物处理，但未固化胶体需按化学品规范处置。

环保合规：选择符合ROHS、REACH等法规的产品，确保对环境和人体无害。

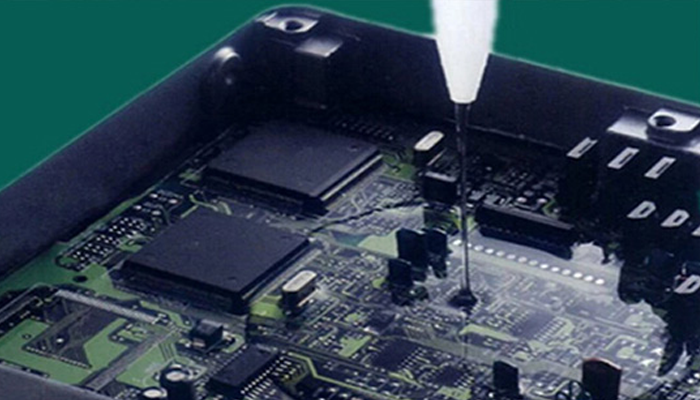

三、典型应用场景

新能源汽车：动力电池包密封、BMS模块灌封、电机电控壳体粘接。

消费电子：LED显示屏散热、电源模块保护、传感器封装。

工业制造：高频变压器绝缘、连接器防潮、太阳能电池组件密封。

航空航天：减震部件灌封、耐腐蚀涂层、高温电子元件保护。

有机硅导热灌封胶凭借其多功能性和工艺适应性，已成为现代电子工业不可或缺的材料。通过严格遵循施工规范和注意事项，可充分发挥其性能优势，为设备提供长期可靠的防护。更多关于有机硅导热灌封胶的应用知识请持续关注《研泰化学官网》。
