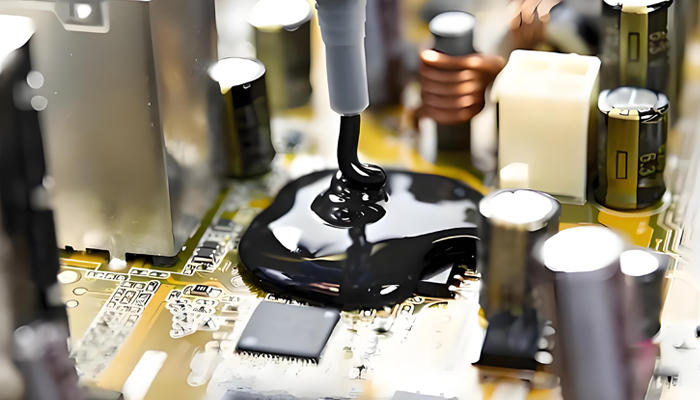

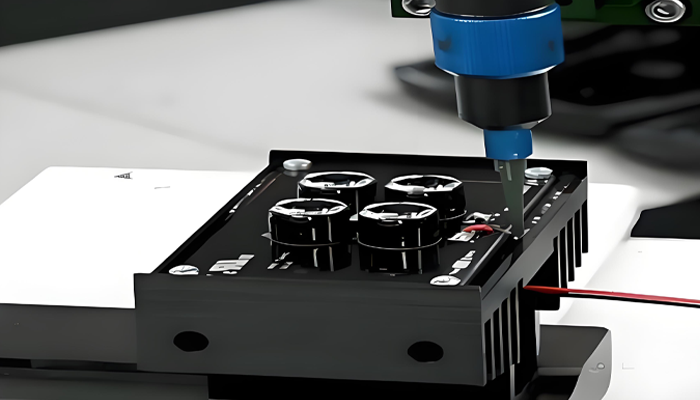

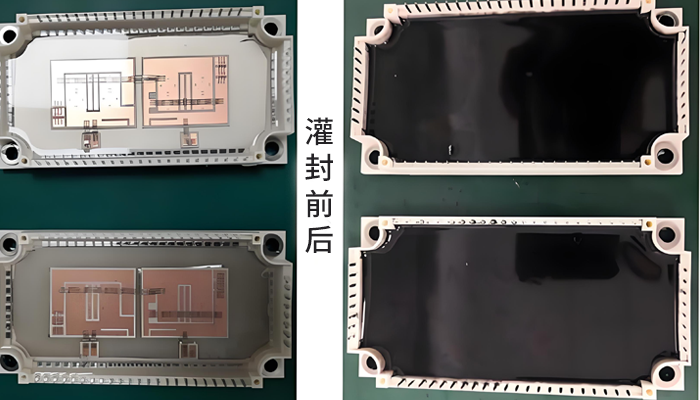

在电子封装领域，环氧灌封胶凭借优异的绝缘性能、机械强度和耐化学腐蚀能力，被广泛应用于电源模块、传感器、汽车电控单元及各类精密元器件的保护封装。然而，环氧灌封胶在固化过程中不可避免地会产生内应力，这些应力若得不到有效释放，会直接导致灌封层开裂、元件脱粘、焊点疲劳、基板翘曲甚至芯片碎裂等可靠性问题。据行业统计，约40%的灌封件后期失效都与内应力累积和释放不均直接相关。因此，系统理解并消除环氧灌封胶的内应力，是提升电子器件长期可靠性的关键课题。
一、内应力从哪里来——先搞清楚根源
要消除内应力，首先得认清它的来源。环氧灌封胶的内应力主要分为两类：收缩应力和热应力，此外还有界面应力和加工应力的叠加。
收缩应力源于固化反应本身。环氧树脂与固化剂发生交联反应时，分子间从范德华力结合变为共价键结合，分子间距大幅缩小，宏观上表现为体积收缩。普通双酚A环氧体系的固化收缩率通常在2%以上，这种收缩一旦受到基材、嵌件或模具的约束，就会在胶层内部及界面处形成收缩应力。
热应力则由热膨胀系数（CTE）差异引起。环氧固化物的线膨胀系数（约60–90 ppm/℃）与金属基材（15–25 ppm/℃）、陶瓷（3–8 ppm/℃）、硅芯片（约2.6 ppm/℃）相差数倍甚至一个数量级。当灌封件经历温度变化时，不同材料的胀缩幅度不一致，在界面处形成剪切应力，温度波动越大、CTE差值越大，热应力就越显著。
研究表明，内应力主要在玻璃态区（Tg以下）随温度下降呈线性累积，高弹态（Tg以上）下分子链可以自由运动，内应力基本不产生。这也意味着，固化物的玻璃化转变温度（Tg）越高，玻璃态区的收缩越大，内应力也越大。
二、配方端优化——从源头减少内应力生成
消除内应力的第一道防线在配方设计。通过合理的材料选型和改性，可以从分子层面降低收缩率、提高韧性、匹配热膨胀系数。
1. 选用低收缩、柔性改性环氧体系
纯环氧树脂交联密度高、分子链刚性强，是内应力大的根本原因。通过引入柔性链段或改性组分，可以在保证绝缘和强度的前提下显著降低内应力：
核壳粒子增韧：在环氧体系中添加5%左右的丙烯酸或硅基纳米核壳粒子，"壳"与环氧基体完美兼容，"核"则作为弹性微区吸收冲击能量。实测数据显示，5%核壳增韧剂可使冲击强度从12 kJ/m²提升至33.6 kJ/m²（提升180%），同时Tg仍保持在120℃以上，内应力大幅降低。
橡胶弹性体增韧：端羧基丁腈橡胶（CTBN）、聚氨酯弹性体等在固化过程中形成分散相，通过橡胶相脱粘空化、基体剪切带和颗粒桥联撕裂等机制消耗能量。这是通用工业环氧灌封胶最经济的增韧方案，但添加量过高（>10%）会导致胶体发白、耐热性下降。
有机硅改性环氧：有机硅组分的低表面能和高柔性，可有效缓解热胀冷缩产生的界面应力，特别适用于芯片、精密传感器等高端封装场景。
聚醚内增韧：树脂分子自带柔性长链，无分层发白现象，适合LED透明灌封等光学要求高的场景。
2. 控制固化收缩率
固化收缩是内应力的直接来源，将收缩率压下来，内应力自然降低：
普通环氧灌封胶的收缩率多在2%以上，而低收缩柔性环氧可将收缩率控制在1%以内，高端产品甚至可达0.5%–0.8%。
零收缩技术：引入螺环原碳酸酯（SOC）或螺环原酸酯（SOE）等膨胀性单体，其开环聚合时的体积膨胀可抵消环氧固化的收缩。有实验表明，SOE与环氧等量配合时，内应力可下降约40%。
长链固化剂选择：使用脂肪族长链胺（如聚醚胺）或长链酸酐作为固化剂，交联点间距增大，Tg降低，玻璃态收缩减小，内应力随之下降。数据显示，脂肪族二元胺固化环氧体系中，随着次甲基链数从2增加到12，内应力从6.70 MPa降至4.00 MPa。
3. 合理使用无机填料
无机填料对环氧体系的热膨胀系数和内应力有重要调节作用，但填料用量并非越多越好，存在一个"临界值"：
低填料量范围（<22 vol%左右）：随着填料增加，体积收缩率下降幅度大于弹性模量上升幅度，内应力整体下降。
高填料量范围（超过临界值）：收缩率下降空间有限，但弹性模量快速上升，内应力反而回升，甚至高于未填充体系。
填料形态也关键：球形玻璃珠的临界填充量高于无定形石英粉，而硅藻土等多孔、不规则形态填料会产生异常大的内应力。因此，电子灌封胶推荐使用球形硅微粉或球形氧化铝，不仅内应力低，流动性和导热性也更好。
此外，通过填料复配（如球形+片状氮化硼）可以在提升导热性能的同时，将体系CTE向基材靠近，降低冷热循环中的热应力。
三、工艺端管控——让应力平稳释放
配方再好，工艺不当也会前功尽弃。固化工艺是内应力累积的关键环节，精细化管控可以让应力在固化过程中逐步释放，而不是"攒"到最后集中爆发。
1. 阶梯式固化，拒绝"一步到位"
一次高温固化是内应力的大忌。凝胶预固化和后固化两个阶段过于接近，会使放热峰过高、收缩过于集中，形成巨大内应力。正确做法是采用多段阶梯升温工艺：
凝胶预固化阶段：在较低温度（如60–70℃）下保温足够时间，让交联反应缓慢进行，反应热逐渐释放。此阶段物料仍处于流态，体积收缩表现为液面下降，可以完全消除该阶段的收缩内应力。
后固化阶段：凝胶完成后再逐步升温至目标温度（如80℃、120℃甚至更高），完成深度交联。升温速率控制在≤5℃/min，避免形成不均匀温度场。
缓慢冷却：固化结束后不要立即取出，让灌封件随烘箱同步缓慢冷却（降温速率≤3℃/min），使体型大分子结构慢慢冷却收缩。这是降低内应力最有效的工艺措施之一。
以某款高性能导热环氧灌封胶为例，推荐的阶梯固化工艺为：25℃×2h → 60℃×2h → 80℃×4h，整个过程内应力可控制在8 MPa以内。
2. 真空脱泡与预热，消除隐性应力源
工艺中的"小细节"往往也是内应力的诱因：

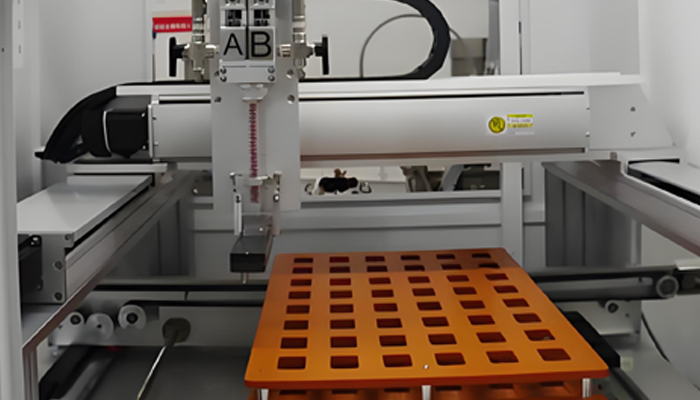

真空脱泡：灌封前对胶液进行真空脱泡（-0.095 MPa以上，10–15分钟），避免气泡残留形成局部应力集中点。粘度>3000 mPa·s时尤其需要真空处理。
工件预热：灌封前将基板、元器件预热至40–60℃，既降低胶液接触粘度、改善浸渗性，又减少胶液与基材的温度差，降低瞬时热应力。
分步灌封：对于厚度>20 mm或结构复杂的工件，采用"底部灌封→静置→顶部补灌"的分步方式，避免一次性厚层固化导致内外收缩不均。
环境温湿度控制：建议在23±2℃、40%–50%RH环境下操作，避免高湿导致固化剂吸湿失效，或温度波动引发不均匀固化。
3. 配比精准，避免"越调越乱"
固化剂比例失调是很多现场问题的根源：
配比偏差应控制在±1%以内（电子称量+静态混合器），偏差>5%就可能导致固化不完全或交联过度。
不要为了"延长操作时间"而随意减少固化剂用量，这会导致交联密度不均匀，反而增加内应力和后期失效风险。
A组分长期存放可能出现填料沉降，使用前必须充分搅拌均匀，否则实际配比偏差远超想象。
四、结构与界面设计——给应力找"出口"
即使配方和工艺都做到位，不合理的结构设计仍会让内应力"无路可走"，最终在薄弱处集中爆发。
1. 避免应力集中的结构设计
消除尖角锐棱：嵌件、模具和元器件布局中避免尖角、锐棱或角度急剧变化的部位，尽量采用圆弧过渡。圆形四周应力分布均匀，而棱角处应力集中系数可达数倍，极易引发环氧开裂。
控制嵌件数量：嵌件越多，应力集中点就越多。在满足功能的前提下，尽量减少嵌件数量和体积。
保证自由收缩空间：模具和壳体设计要有利于灌封料自由收缩，避免过度约束导致应力无法释放。
2. 柔性过渡层——界面应力的"缓冲垫"
当环氧胶与金属、陶瓷等高刚性基材直接接触时，CTE差异带来的界面剪切应力最大。在两者之间增设一层柔性缓冲层是非常有效的手段：
选用低模量的聚氨酯、有机硅或橡胶型底涂作为过渡层，弹性模量可低至0.5 MPa以下，能大幅吸收界面处的形变差。
缓冲层厚度一般控制在50–200 μm，过厚影响整体强度，过薄则缓冲效果不足。
同时配合硅烷偶联剂对基材表面进行处理，在降低界面应力的同时保证粘接强度。
3. 后固化退火——让应力"松弛"掉
固化完成后的后固化（退火）处理是消除残余内应力的"最后一道工序"。原理是在略低于Tg的温度下保温一段时间，让分子链有足够的运动空间进行重排，使冻结的内应力得以松弛：
退火温度通常选在Tg以下10–20℃，保温2–4小时后缓慢冷却。
后固化不仅能消除残余应力，还能进一步提高交联度和Tg，改善耐热和耐化学性能。
对尺寸稳定性要求高的精密器件（如传感器、光学模块），后固化退火几乎是必选项。
五、总结：系统工程思维下的内应力消除
环氧灌封胶的内应力消除不是某一个参数或某一种材料就能解决的，它是一个"配方+工艺+结构"三位一体的系统工程：
维度 | 核心策略 | 关键控制指标 |
配方设计 | 低收缩+增韧+CTE匹配 | 收缩率<1%，内应力<8 MPa |
固化工艺 | 阶梯升温+缓慢冷却+真空脱泡 | 升温速率<5℃/min，真空度>-0.095 MPa |
结构界面 | 避免尖角+柔性过渡+后固化退火 | 转角R>0.5 mm，过渡层50–200 μm |
回到工程现场，最有效的方法永远是"预防优于补救"。在产品开发初期就把低应力理念融入材料选型、结构设计和工艺规划，远比产品出了问题再去"打补丁"更经济、更可靠。毕竟，一个没有裂纹隐患的灌封件，才能真正守护电子器件在-40℃到150℃的温度循环、振动冲击和长期老化中稳定运行。更多关于环氧灌封胶的应用知识请持续关注《研泰化学官网》~
