专注于胶粘剂的研发制造

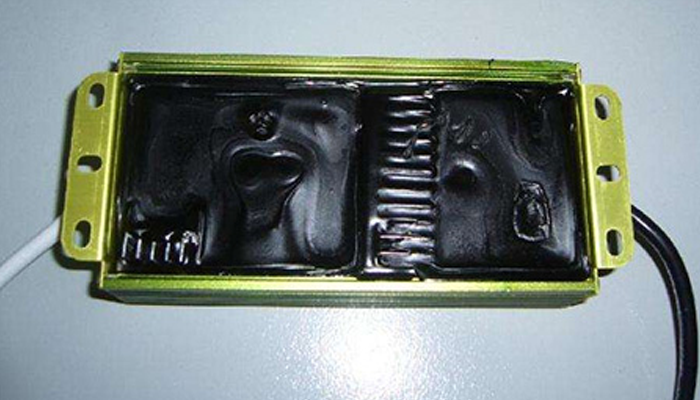

聚氨酯灌封胶因其特殊的粘接性、中等硬度、耐水性和防震性能等特点，广泛应用于电子元器件、传感器、汽车部件等领域的封装保护。然而，在实际应用中，其抗震动性常因多种因素影响而表现不一。在聚氨酯灌封胶实际抗震动应用过程中，出现电子元器件损坏，脱离，会由哪些方面的因素造成？接下来，研泰胶粘剂应用工程师将从材料特性、工艺控制、环境条件及施工规范四大维度，系统解析影响聚氨酯灌封胶抗震动性的核心因素，并结合技术案例提出优化路径。
一、材料特性：分子结构与配方设计的根本影响
1、分子量与分布
聚氨酯灌封胶的分子量及其分布直接决定其力学性能。高分子量、窄分布的材料通常具有更高的内聚强度和弹性模量，能有效分散震动能量。例如，某汽车传感器封装案例中，通过优化分子结构设计，将聚氨酯主链中硬段含量从30%提升至45%，使胶体在-40℃至150℃温度循环下的抗冲击强度提升至25kJ/m²，显著优于传统环氧树脂（8-15kJ/m²）。
2、填料体系与界面结合
填料的种类、粒径及表面处理对抗震动性至关重要。纳米氧化铝（粒径20-50nm）的添加可增加界面结合面积40%，使剪切强度提升至12MPa；而空心玻璃微球（占比10%）的引入能在保持粘接强度的同时降低内应力40%。某柔性应变传感器封装中，采用激光微织构技术（沟槽深宽比1:3）结合硅烷偶联剂KH-550预处理，使剥离强度提高至65N/cm，经10万次弯折循环后无脱层。
3、固化剂与交联密度
固化剂种类及用量直接影响交联程度。增加异氰酸酯基（-NCO）含量至18%，可使与基材羟基的反应率从75%提升至95%，显著增强界面粘接。某轮速传感器封装案例显示，改性聚氨酯胶体经1000小时高低温振动测试后，粘接强度保持率超90%，而普通型号下降35%。
二、工艺控制：固化条件与操作精度的关键作用
1、固化温度与时间
温度是影响固化速度和内应力的核心参数。湿气固化型聚氨酯在60% RH下需24小时完全反应，而加热固化（80℃/2h）可缩短至4小时且强度提升30%。但需避免温度过高导致胶体脆化——某实验表明，当固化温度超过100℃时，胶体压缩永久变形率增加20%，抗震动性显著下降。
2、混合均匀性与排泡处理

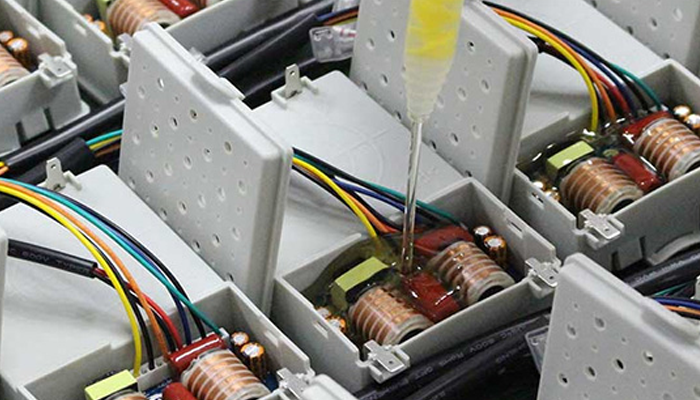

搅拌不充分会导致固化剂分布不均，形成局部应力集中。建议采用真空脱泡工艺（真空度≤-0.09MPa，时间5-10分钟），可减少90%以上气泡缺陷。某军工电子封装案例中，通过优化搅拌速度（800-1000rpm）和脱泡时间，使胶体密度均匀性提升至±1.5%，抗冲击性能提高15%。
3、基材表面处理
金属基材（如铝合金）需通过喷砂或底涂处理提高表面能至45mN/m以上；塑料基材（如PC）则需等离子活化至>50mN/m。某新能源汽车电池封装中，采用激光清洗技术去除基材表面氧化层，使粘接强度从8MPa提升至15MPa，震动疲劳寿命延长3倍。
三、环境条件：温湿度与化学侵蚀的长期挑战
1、温度循环与热老化
聚氨酯胶体在高温下易发生氧化降解，导致弹性模量下降。某实验数据显示，在85℃/85% RH环境下老化1000小时后，普通聚氨酯胶体的剪切强度下降40%，而添加抗氧化剂（如Irganox 1010）的改性胶体仅下降8%。
2、湿气与化学腐蚀
湿气可引发聚氨酯水解反应，尤其在酸性或盐雾环境中加速劣化。某海洋传感器封装案例中，采用憎水型聚氨酯（接触角>120°）结合纳米二氧化硅包覆技术，使胶体在5% NaCl溶液中浸泡500小时后的吸水率从8%降至1.2%，抗震动性保持稳定。
3、机械应力释放
长期震动可能导致胶体内部微裂纹扩展。通过引入静电纺丝聚酰亚胺纤维（直径200nm，占比1%）形成三维支撑结构，可使抗蠕变性能提升50%。某航空电子设备封装中，该技术使胶体在20g振动加速度下的疲劳寿命从500小时延长至2000小时。
四、施工规范：操作细节与质量管控的隐性影响
1、胶量控制与溢胶处理
胶量不足会导致粘接面积减少，而溢胶可能形成应力集中点。建议采用自动点胶机（精度±0.05mm）结合模板定位技术，使胶层厚度均匀性控制在±0.1mm以内。某消费电子封装案例中，该工艺使震动脱层率从3%降至0.2%。
2、固化环境洁净度
灰尘或油污会阻碍胶体与基材的接触，降低粘接强度。某半导体封装车间通过引入百级洁净室（尘埃粒径≥0.5μm的颗粒数≤3520个/m³），使产品不良率从5%降至0.5%。
3、操作人员培训与标准化
人工施胶的随意性是质量波动的主因。某汽车零部件厂商通过建立SOP（标准作业程序），要求操作人员每2小时进行一次粘度测试（旋转粘度计，转速60rpm），使胶体性能一致性提升至98%。
综上所述，聚氨酯灌封胶的抗震动性是材料、工艺、环境与施工共同作用的结果。实际应用中需根据具体工况（如温度范围、震动频率、基材类型）进行针对性设计：例如，高震动场景应优先选择高交联密度配方；潮湿环境需强化憎水处理；而精密电子封装则需严格控制固化温度与洁净度。通过分子结构改性、工艺参数优化及施工规范细化，可显著提升聚氨酯灌封胶的抗震动可靠性，满足严苛工业需求。
研泰化学聚氨酯灌封胶对电气元件无腐蚀，对钢、铝、铜、锡等金属及橡胶、塑料、木材等材质有较好的粘接性，可使安装好的电子元件与电路不受震动、腐蚀、潮湿和灰尘等的影响，研泰期待与每一个用户共同探索新的技术，解决工艺难题，提高生产效率、降低成本，赢得市场和广大用户的认可。如您遇到电子行业用胶难题，欢迎通过在线客服、网站留言、来电、邮件等方式联系我们，研泰化学有专门的技术团队为您提供1V1免费技术服务协助解决问题。
