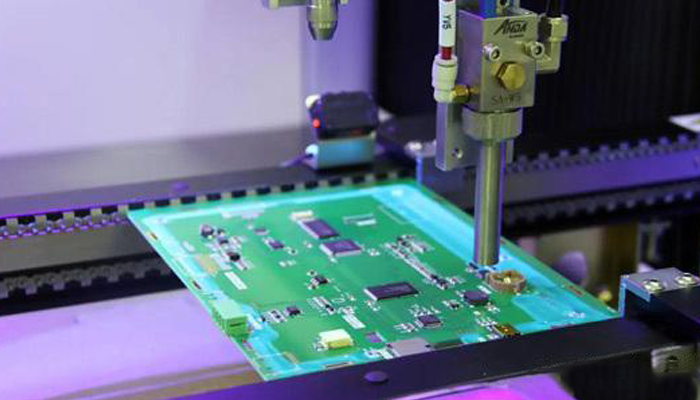

在电子制造领域，三防漆作为保护电路板免受潮气、盐雾、霉菌侵蚀的关键材料，其喷涂质量直接影响产品可靠性。然而，实际生产中常出现一种特殊现象——虹吸效应：漆料被吸入元器件引脚间隙、芯片底部等狭小空间，导致局部堆积过厚（可能超过100μm），而周围板面却涂覆不足。这种“厚此薄彼”的缺陷不仅破坏防护层均匀性，更可能引发气泡、开裂、漏涂等连锁问题，最终导致产品失效。研泰胶粘剂应用工程师将从材料特性、工艺参数、设备操作三大维度剖析虹吸现象的成因，并提出系统性解决方案。
一、虹吸现象的三大核心诱因
1. 材料特性失衡：黏度与表面张力的双重博弈
三防漆的流变特性是虹吸现象的物理基础。当漆料黏度过低（如低于800mPa·s）时，其流动性过强，在表面张力驱动下易被吸入元器件间隙的毛细结构中。
2. 工艺参数失控：压力与距离的微妙平衡
喷涂压力与距离是影响漆料分布的关键工艺参数。高压喷涂（超过0.3MPa）会使漆料以高速冲击板面，在元器件间隙形成压力差，推动漆料向缝隙内渗透。
3. 设备操作缺陷：喷嘴与角度的隐性风险
喷涂设备的状态直接影响漆料雾化效果。堵塞的喷嘴会导致漆料喷射不均匀，形成局部高压区，加剧虹吸现象；而喷涂角度偏离垂直方向（如倾斜超过15°）会使漆料在重力作用下向一侧偏移，在元器件边缘形成堆积。某生产线数据显示，喷嘴堵塞率每升高10%，虹吸缺陷率随之上升25%，凸显设备维护的重要性。
二、系统性解决方案：从预防到修复的全流程控制
1. 材料优化：黏度调节与表面能统一
黏度适配：根据元器件密度调整漆料黏度。对于引脚间距<0.5mm的高密度元件，建议使用黏度≥1200mPa·s的高触变型三防漆，减少流动渗透；对于普通板面，可通过减少稀释剂用量或选用高黏度型号（如从800mPa·s提升至1000mPa·s）来平衡流动性与防护性。
表面预处理：采用等离子清洗技术统一板面表面能，消除油污、指纹等污染物。实验表明，等离子处理可使PCB板表面接触角从>90°降至<30°，显著提升漆料润湿性，减少漏涂风险。此外，在漆料中添加0.5%流平剂，可降低表面张力差，抑制漆料定向迁移。
2. 工艺参数精准控制：压力、距离与速度的黄金三角
压力与距离协同：将喷涂压力控制在0.2–0.25MPa，距离保持20–25cm，采用扇形雾化模式，避免直喷冲击。例如，某企业通过将压力从0.3MPa降至0.22MPa，同时将距离从15cm调整至22cm，使芯片底部漆料堆积厚度从110μm降至65μm，周围板面涂层厚度均匀性提升30%。

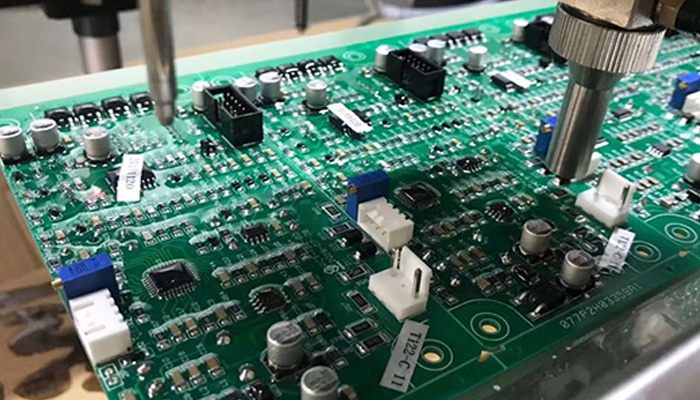

喷涂速度与角度优化：以30–50cm/s的速度匀速移动喷枪，采用垂直或稍倾斜（≤10°）的喷涂角度，确保漆料均匀覆盖。对于引脚密集区，可预先使用耐高温胶带遮蔽，或涂布一层底涂（如硅烷偶联剂）以减少毛细吸附。
3. 分层喷涂工艺：阻断漆料流动的“时间屏障”
采用“薄涂+快速表干”工艺，首道喷涂10–15μm后立即用热风（60–80℃）局部烘干至表干，阻断漆料流动；30分钟后进行第二道喷涂（10–20μm），实现分层覆盖。研泰某合作商采用分层喷涂应用中，该工艺使元器件间隙漆料堆积厚度从150μm降至70μm，同时周围板面涂层厚度标准差从±25μm降至±8μm，显著提升均匀性。
4. 设备维护与实时监控：从源头消除隐患
定期维护：每日检查喷嘴堵塞情况，每周清洗喷涂系统，每月校准压力传感器与距离传感器，确保设备处于最佳状态。
智能监控：引入机器视觉系统实时检测涂层厚度与均匀性，当检测到局部堆积或漏涂时，自动调整喷涂参数或触发报警。例如，某智能喷涂线通过AI算法分析涂层图像，将虹吸缺陷识别准确率提升至98%，生产效率提高40%。
三、虹吸现象的连锁危害与修复成本
虹吸现象不仅影响防护效果，更可能引发一系列连锁问题：
局部堆积与开裂：缝隙内漆料厚度超过100μm时，固化时溶剂挥发不彻底易产生气泡；厚涂层在冷热循环中因应力收缩开裂，成为水汽渗入通道。某失效分析显示，因虹吸导致的开裂使产品失效率从0.5%飙升至3%。
周围区域漏涂：漆料被吸入缝隙后，元器件周围板面可能形成直径0.5–2mm的“漏涂环”，失去基础防护。某盐雾试验表明，漏涂区域的腐蚀速率是正常涂层的5倍。
维修成本激增：固化后的厚漆层（尤其环氧类）坚硬难除，维修时需用专用工具清理，易损伤元器件。某企业统计显示，因虹吸导致的返修成本占整体维修费用的35%，且返修后产品可靠性下降20%。
总之，虹吸现象是三防漆喷涂中的“隐形杀手”，其本质是漆料流动特性与结构空间的不匹配。通过材料优化、工艺参数精准控制、分层喷涂工艺与设备智能监控的协同作用，可有效阻断漆料过度渗透，确保涂层均匀完整。对于已出现虹吸缺陷的产品，可采用局部打磨+补涂的方式修复，但需严格控制补涂厚度与固化条件，避免二次缺陷。未来，随着纳米材料与智能喷涂技术的发展，三防漆喷涂将迈向更高精度、更低缺陷的新阶段，为电子产品的可靠性保驾护航。更多关于三防漆的应用知识请持续关注《研泰化学官网》~
