专注于胶粘剂的研发制造
在电子制造、工业设备维护等领域，灌封胶作为关键材料，承担着密封、绝缘、导热、抗震等多重功能。然而，当灌封胶超过保质期后，其性能稳定性与安全性成为用户关注的焦点。接下来，研泰化学胶粘剂应用工程师将从过期灌封胶的潜在风险、使用前的测试方法及实际应用中的注意事项展开分析，为行业提供参考。
一、过期灌封胶的潜在风险
灌封胶通常由树脂基体（A组分）与固化剂（B组分）组成，其性能受化学成分稳定性影响显著。过期后，胶液可能面临以下问题：
分层与沉降：树脂与填料（如二氧化硅、氧化铝）因长期静置发生分离，导致固化后密度不均，局部力学性能下降。例如，某品牌环氧灌封胶过期后，其拉伸强度从25MPa降至18MPa，撕裂风险增加30%。
固化异常：过期固化剂活性降低，可能引发固化速度变慢、固化不完全或产生氢气气泡。某实验显示，过期聚氨酯灌封胶在固化阶段气泡率高达15%，而正常胶液仅2%。
性能衰减：耐紫外线、耐湿热、耐化学腐蚀等关键指标显著下降。以有机硅灌封胶为例，过期后其绝缘电阻从10¹⁴Ω降至10¹²Ω，在高压环境中易引发漏电。
安全隐患：过期胶液可能释放有害物质（如未反应的单体、溶剂残留），对操作人员健康及环境造成威胁。
二、过期灌封胶的测试与评估
若因成本或供应限制需使用过期胶液，需通过以下步骤严格评估：
小批量测试：取50-100g过期胶液，按标准工艺完成固化，检测以下指标：
力学性能：拉伸强度、撕裂强度、硬度（邵氏A/D）。
电气性能：绝缘电阻、介电强度、体积电阻率。
环境适应性：耐湿热（85℃/85%RH，168h）、耐盐雾（5% NaCl，500h）、耐紫外线（UV-A，300h）。
外观检查：气泡、裂纹、分层、颜色变化。
对比分析：将测试结果与产品技术规格书对比，若关键指标（如绝缘电阻、拉伸强度）下降超过20%，则不建议使用。
场景适配性：根据应用环境调整评估标准。例如，户外设备需重点测试耐紫外线性能，而汽车电子需强化耐振动与耐温变测试。
三、应用中的注意事项
（一）使用前的准备
存储条件复核：检查胶液是否在干燥、阴凉（5-25℃）、避光环境中保存，避免因高温或潮湿导致提前固化或性能衰减。

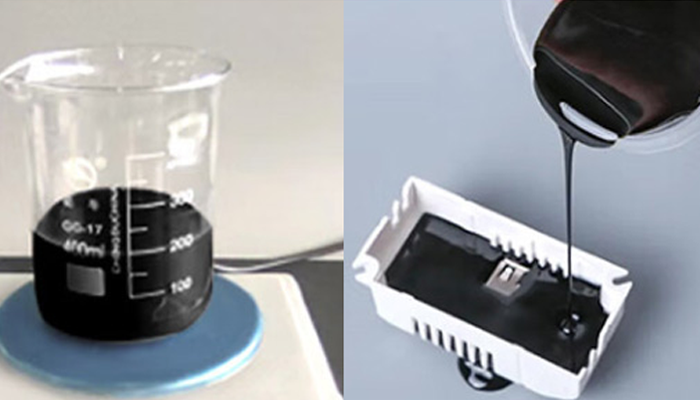

搅拌与脱泡：
使用机械搅拌器以300-500rpm转速搅拌5-10分钟，确保填料均匀分散。
对高粘度胶液（如导热灌封胶），可预热至40-50℃以降低粘度，但需避免温度过高引发局部固化。
真空脱泡：在-0.095MPa压力下脱泡2-5分钟，消除搅拌引入的气泡。
配比精度：双组分胶液需按重量比精确称量（误差≤1%），避免因配比失衡导致固化不完全或应力集中。
（二）施工过程控制
灌注工艺：
采用分层灌注法，每层厚度控制在3-5mm，避免因胶液自重导致沉降或气泡积聚。
对复杂结构（如带芯片的PCB板），使用点胶机精准控制流量，速度≤50ml/min。
灌注后轻敲基材或使用振动台（频率100-200Hz）辅助排气。
固化条件：
常温固化：保持环境温度25±2℃，湿度≤60%，固化时间按产品说明书延长20%-50%。
加热固化：分阶段升温（如60℃/2h→80℃/2h→100℃/1h），避免温度骤升导致内应力。
固化监测：使用红外测温仪或DSC（差示扫描量热法）跟踪固化进度，确保完全固化。
环境控制：
施工区域洁净度需达ISO Class 7（10,000级）以上，避免灰尘、金属屑污染胶层。
对湿度敏感的胶液（如缩合型有机硅），需控制环境湿度≤40%，或使用干燥箱施工。
（三）安全与环保
个人防护：操作人员需佩戴N95口罩、丁腈手套、护目镜，避免皮肤接触或吸入挥发性有机物（VOCs）。
废弃物处理：过期或剩余胶液需按危险废物处理，交由专业机构回收，不可随意倾倒。
通风要求：施工区域需保持每小时换气15次以上，或使用局部排风装置（如抽气罩）。
四、行业建议
采购策略：根据生产计划少量多次采购，避免囤积；优先选择提供定制化服务与技术支持的品牌（如研泰化学）。
库存管理：建立先进先出（FIFO）制度，定期检查胶液保质期与存储状态，对临近过期产品提前安排测试或返厂。
替代方案：对于关键应用（如医疗电子、航空航天），建议使用全新胶液；非关键场景可考虑降级使用（如从户外设备转为室内设备）。
过期灌封胶的使用需以科学测试为前提，结合严格的过程控制与安全措施，方能平衡成本与风险。行业应通过优化采购策略、加强库存管理、推动技术创新（如开发长保质期胶液），从根源上减少过期胶液的产生，为电子制造的高质量发展提供保障。更多关于电子灌封胶的应用知识请持续关注《研泰化学官网》。
